近日，化生学院王艳老师（第1作者和通讯作者）课题组在电化学领域国际知名期刊《Journal of Power Sources》（IF=5.211，SCI一区）上发表最新科研成果：Preparation, characterization and catalytic sodium borohydride hydrolysis of nanostructured cobalt-phosphorous catalysts（纳米Co-P催化剂的制备及催化硼氢化钠水解制氢性能研究，原文链接：http://www.sciencedirect.com/science/article/pii/S0378775315004292）
该研究成果首次提出并尝试采用化学镀法制备具有多级纳米结构的类纳米花Co-P 催化剂材料，经研究发现，该材料具有较高的催化活性，在30 oC下，其催化硼氢化钠水解放氢的放氢速率为1647.9 mL min-1 g-1，整个放氢反应的活化能为 47.0 kJ mol-1。进一步实验推测，这种增强的催化活性可能是由于催化剂材料独特的纳米多级结构以及较高的表面粗糙度，提供了较多的角、阶以及边等缺陷，为催化剂的表面提供了较多的活性位点。该研究成果实现了纳米Co-P催化剂的可控制备，以及高效催化硼氢化钠水解放氢，使燃料电池氢源的研究得到了进一步的突破，同时也为后续相关研究工作打下了良好基础。该项研究得到了先进能源材料化学教育部重点实验室开放基金，必赢线路检测中心生态与环境主任基金以及必赢线路检测中心博士启动基金项目的资助。

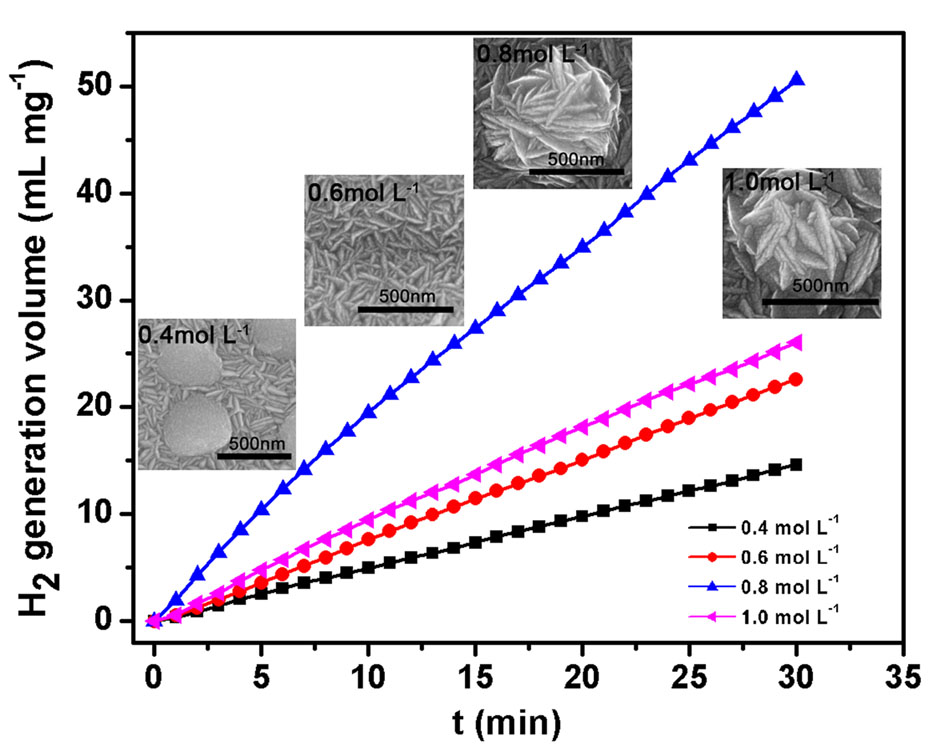

纳米Co-P催化硼氢化钠放氢曲线，摘要图: Catalytic activity of the Co-P/Cu sheet catalysts deposited from Co-P bath with different NaH2PO2 concentration from 0.4 to 1.0 mol L-1 toward hydrolysis of NaBH4.
